Esta herramienta está diseñada para ser usada en servicios con Coiled Tubing. Es un sistema de auto- rotación controlado con los jets ubicados estratégicamente en diferentes ángulos, se provee una limpieza radial en toda la circunferencia de las paredes del pozo realizando un barrido de las incrustaciones y depositaciones en las paredes del mismo realizando una limpieza eficiente. La acción de los jets fuerza el poder de rotación en la cabeza. Un control de velocidad de la fuerza centrífuga interna mantiene las velocidades de rotación de 150 a 200 RPM. El diseño del jetting giratorio está diseñado para maximizar la potencia hidráulica disponible para el BHA al final del CT.
Jetting
El cabezal de boquilla estándar tiene cinco puertos con roscas de 1/8 NPT: uno a 15 grados hacia adelante, dos a 45 grados y dos a 90 grados respecto al eje de rotación. Algunos de los puertos pueden estar conectados en un patrón equilibrado para concentrar el flujo
en una dirección particular. Hay disponibles diseños y configuración de jetting adecuados para su uso para adaptarse a aplicaciones y tasas de flujo específicas.
Características y Beneficios
El SpinCat puede ser usado en un rango de presiones de 1000 a 5000 PSI, y a un rango de bombeo de 0.8 a 2 BPM (32 a 80 GPM). La herramienta SpinCat tiene un diseño de flujo directo con un sello de alta presión. Las herramientas se pueden usar a temperaturas de hasta 200 ° C, hasta un 30% de HCL e inyección de nitrógeno.
• Cobertura completa por su rotación
• Mantenimiento simple – Servicio en campo
• Equipo Durable – Sellos de Elastómero

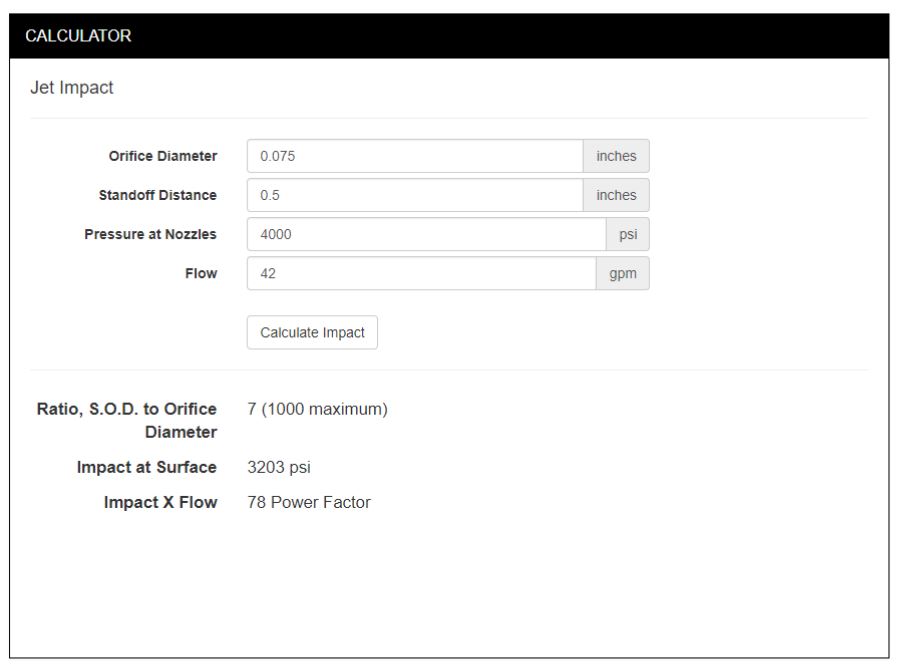

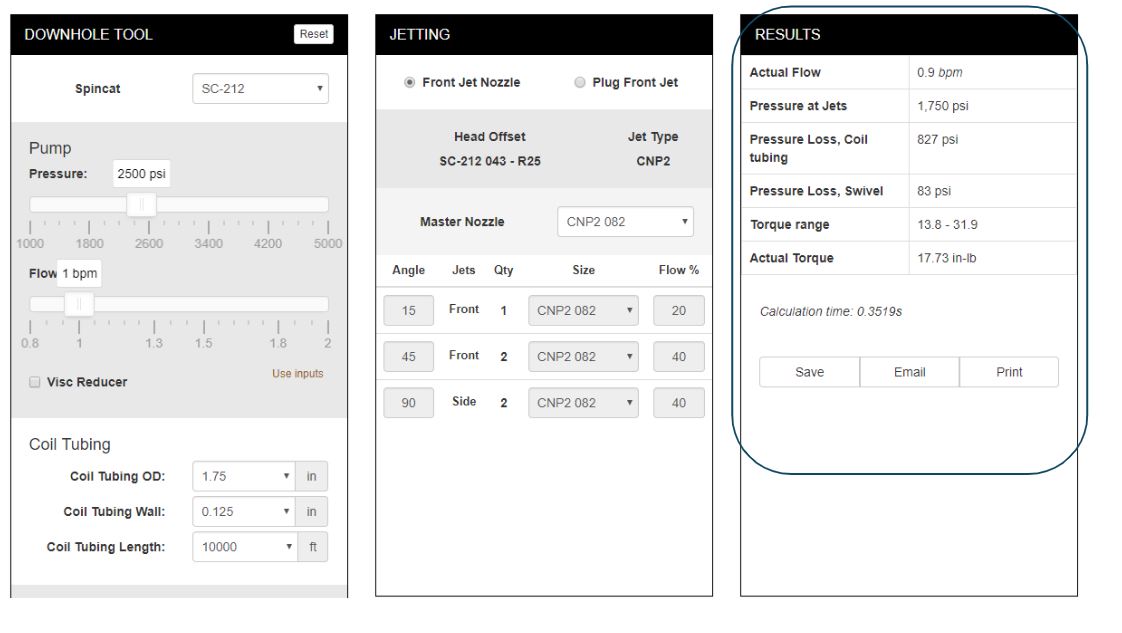

• Simulaciones de flujo.
• Rotación controlada: aumenta el poder de limpieza
• Boquillas de carburo: ofrecen los golpes más duros
Aplicaciones
Esta herramienta es usada para operaciones de estimulación y limpieza de pozos productores e inyectores ya que puede remover: sedimentos, carbonatos, parafinas, asfáltenos, hidratos, sulfuros de hierro, sulfato de bario o incrustaciones de escala que se forman con
facilidad y arenas que se depositan en las paredes de las sartas de producción; dando una limpieza efectiva y profunda por sus principios basados en el impacto hidráulico del fluido sin dañar las paredes de la tubería y restaurando de nuevo la producción.
By Esteban Rodriguez & Enrique Vergara
TRATAMIENTOS QUÍMICOS DYNADRILL ECUADOR C.A.
